一.概述:
DZH4-1.25-T型產品為單鍋筒縱置式活動爐排鍋爐。
該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。

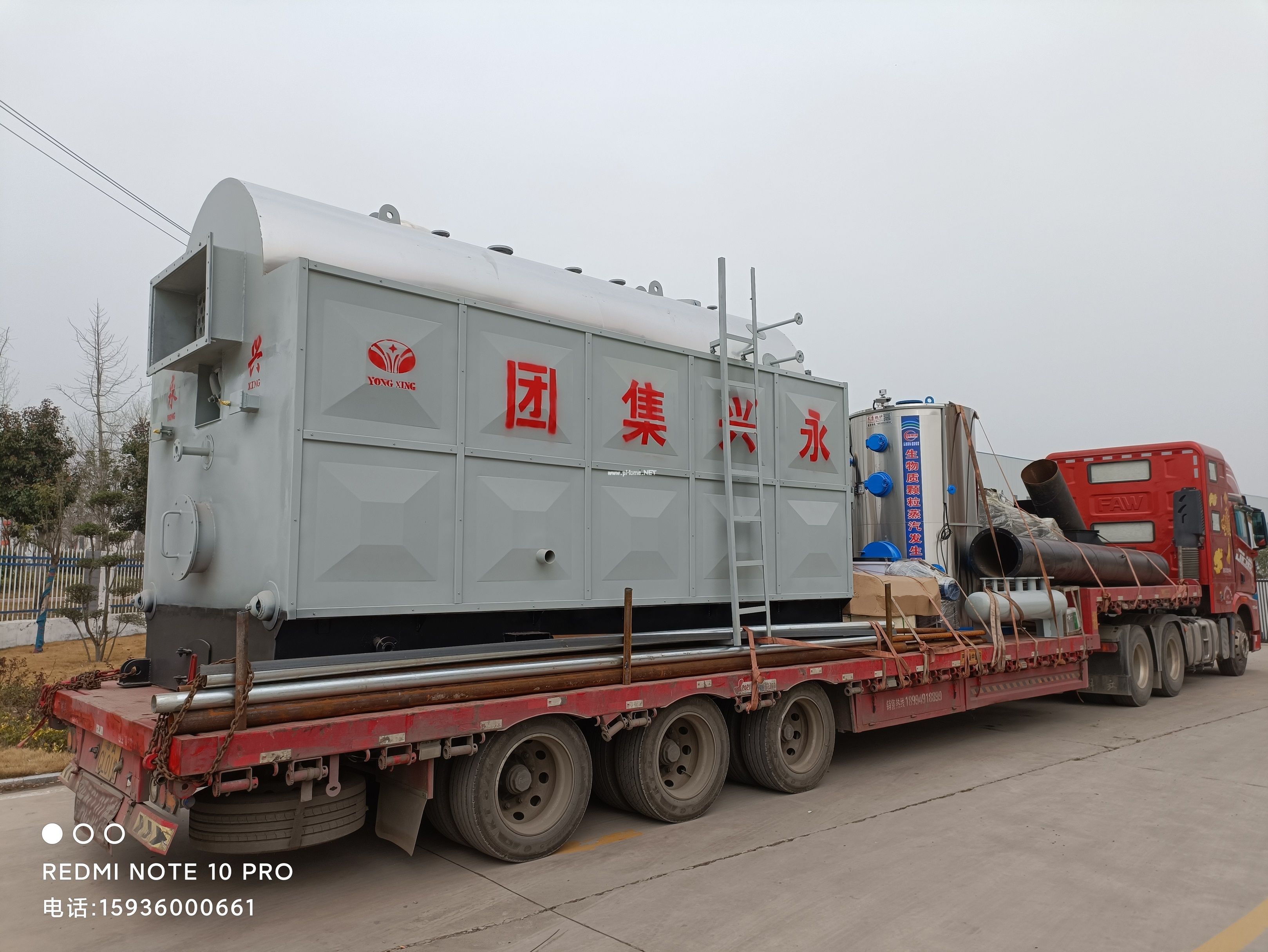

本產品出廠時由五大部分組成：鍋爐主體、省煤器、煙風道、除塵器、管路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可保證產品安裝質量。
該產品有如下特點：
⑴.采用單鍋筒縱置布置，結構緊湊，占地面積小，火焰充滿度好。
⑵.鍋爐爐膛采用彎曲的水冷壁管和鍋筒及左右集箱的形式，能自由向上膨脹。
⑶.水冷壁均采用光管水冷壁，易于制造和加工。
⑷.鍋筒內對流管采用滾制螺紋煙管提高工作介質的繞動增加換熱。
⑸.外包裝護板采用壓制護板，外形美觀。
⑹.采用高熱阻材料作為絕熱層，保溫性能良好。

二.鍋爐結構簡介：
2.1.主要規范：
額定蒸發量：D=4t/h
額定蒸汽溫度：t=194℃
額定蒸汽壓力：P=1.25MPa
給水溫度：t_gs=20℃
排煙溫度：168.03℃
排煙處過量空氣系數：1.65
鍋爐效率：η=81.48%
鍋爐安全穩定運行的工況范圍 ：80-100%
鍋爐排污率：3%
輻射受熱面積：13.1㎡
對流受熱面積：83.09㎡
省煤器受熱面積：64.8㎡
鍋爐水壓試驗壓力：1.65MPa
設計燃料：生物質顆粒
燃料耗量：1032.9Kg/h
設計燃料低位發熱值：12.666MJ/kg
本體耗鋼量：5513.46Kg
鋼結構耗鋼量：3791.9Kg
爐排耗鋼量：1005Kg
鼓風機：4-72-4.5A            7.5kW電機
引風機：Y5-47 NO;6C          18.5 kW電機
給水泵：1.5GC-5×7           7.5kW電機
總耗電功率：33.5kW
2.2.基本尺寸：
鍋爐大件運輸尺寸(長×寬×高)5780×2600×3240mm
鍋爐安裝外形尺寸(長×寬×高)5866×3500×4430mm
鍋筒中心線標高： 2605mm
鍋爐整體最高點標高： 4435mm
爐排凈寬： 1600mm
爐排有效長度： 3000mm
2.3.結構簡述：
2.3.1.該鍋爐分為上下兩大部分，上部分為鍋爐主要受壓部分，包括鍋筒、集箱、水冷壁管、下降管及鍋筒內的螺紋煙管。下部分為鍋爐主要燃燒部分，包括活動爐排、及底座。上下兩大部分由連接卡進行連接。整體均在制造廠內制造完畢進行整體運輸。
2.3.2.鍋爐鍋筒長度4380mm，內徑φ1400mm，壁厚14mm，材料Q245R(GB713-2014)，內部裝有給水、底部排污；排污管管徑DN40mm；及汽水分離等裝置
2.3.3. 鍋筒下部有左、右集箱構成，集箱長度為5180mm，外徑φ159，壁厚6mm，材料20（GB3087-2008）。
2.3.4. 鍋筒左、右集箱由水冷壁管連接，水冷壁管φ51×3.5，節距240mm，共計110根。
2.3.5. 水冷壁管采用φ51×3.5，材料20（GB3087-2008）。
2.3.6. 集箱的供水由下降管供給，下降管上與鍋筒相連下與集箱。下降管采用φ133×6，材料20（GB3087-2008）。
2.3.7. 在底座后部兩端各設置了一個300×300的清灰門，便于后部爐膛內的清灰和檢查。
2.4.鍋爐安全穩定運行的工況范圍：
2.4.1.鍋爐工作壓力為1.25Mpa，在鍋筒的上部中間設置了2只 PN1.6、DN50 A48H-1.6C全啟式彈簧安全閥，對鍋爐起超壓保護作用。
2.4.2.在鍋爐的上部前端設置了2只表盤直徑150mm，量程為0～1.6Mpa，級別為1.6級的壓力表，起鍋爐的壓力監視作用。鍋筒的上部前端設置有壓力表管座，管座與壓力表之間有壓力表存水彎管相連接。
2.4.3. 在鍋筒的上部前端兩側分別設置了量程為350mm的平板水位表電極式水位控制器。水位表中間是鍋爐的正常水位，+50mm處為鍋爐的最高安全水位，-50mm處為鍋爐的最低安全水位；電極式水位控制器起高低水位報警和極低水位連鎖保護作用。
2.4.4. 在鍋爐與給水泵之間裝有壓力表和流量計對鍋爐的壓力監視作用。
三.循環系統：
3.1.水循環系統：
3.1.1.經過處理后的外部水源由給水設備通過調節閥通過省煤器后進入鍋爐鍋筒，鍋筒鍋水由下降管進入左集箱和右集箱。
3.2.蒸汽系統：
3.2.1.鍋爐燃燒室內水冷壁管(上升管)產生的蒸汽直接進入上鍋筒，通過汽水分離器由蒸汽接管進入分汽缸。再由分汽缸進入用熱系統。
3.3.燃燒系統：
3.3.1.燃料在燃燒室內點火燃燒。產生的高溫?zé)煔庥蔂t墻的出口通過鍋筒底部外側進入兩翼“八字”煙道，在鍋爐的前煙箱進入螺紋煙管，煙氣在螺紋煙管內經對流傳熱后，由煙氣出口經煙道、省煤器、除塵器至引風機，再由引風機送入煙囪排入大氣。
四.安全附件：
本鍋爐具有高、低水位報警、低水位聯鎖保護、超壓報警及超壓聯鎖保護功能。
為了有效地監視和控制水位及壓力，本鍋爐配備有水位計、水位控制器和水位報警器，還配備有普通壓力表、電極點壓力表。
五.電器控制系統：
在鍋爐的前部可目視鍋爐處，裝設一部可控操作臺。
操作臺內設置裝設有有鼓風機，引風機、鍋爐給水設備啟停的電氣控制裝置。
操作臺面板上有鼓風機，引風機、鍋爐給水啟停的電控制按鈕。
